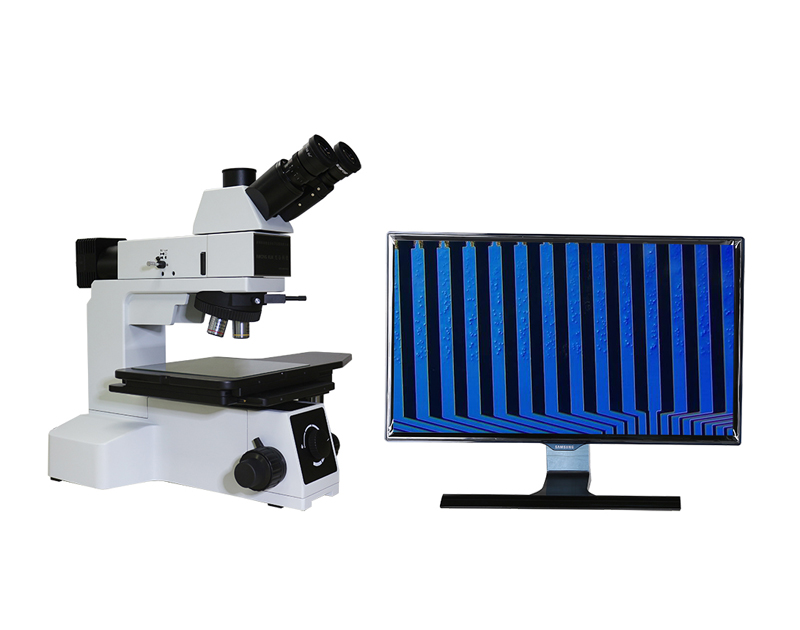

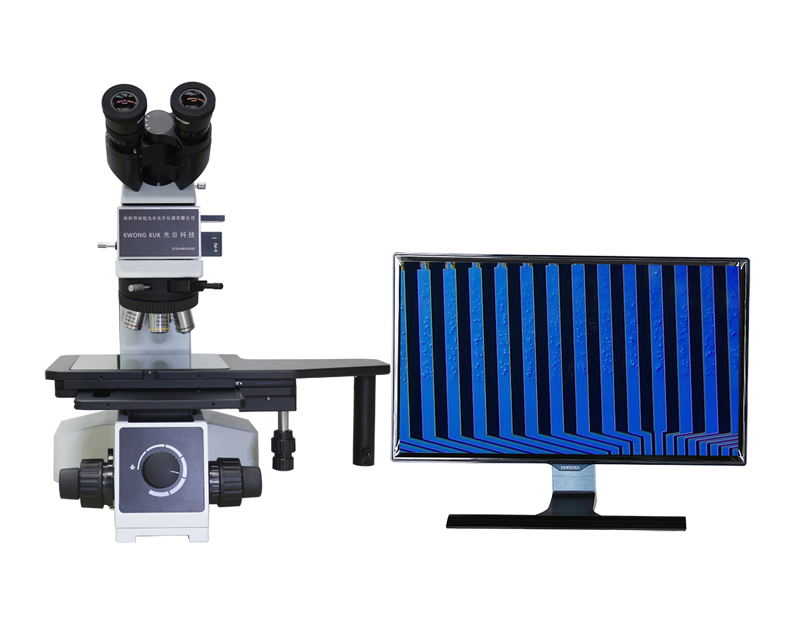

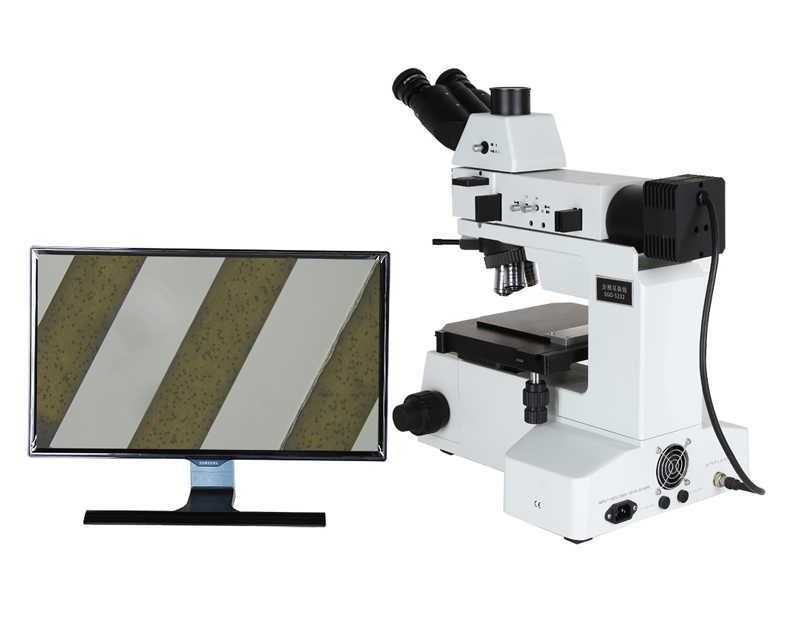

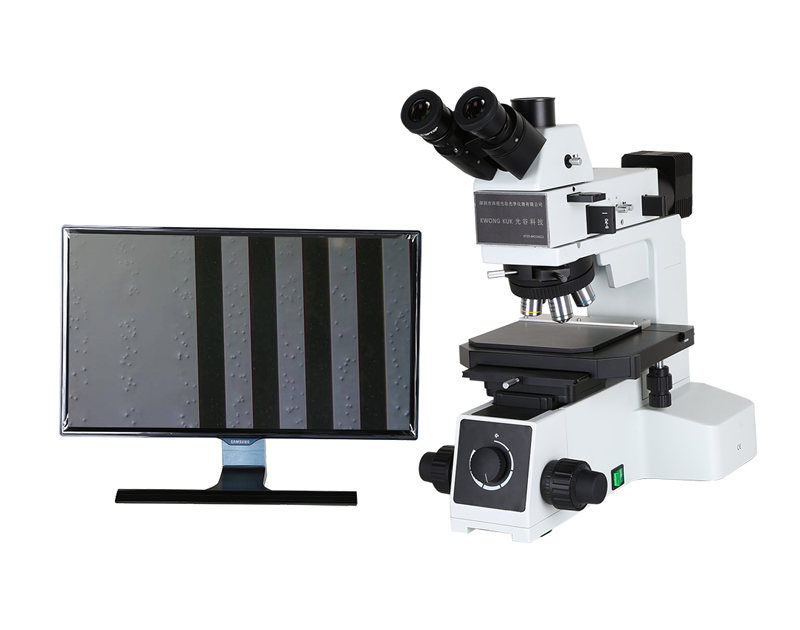

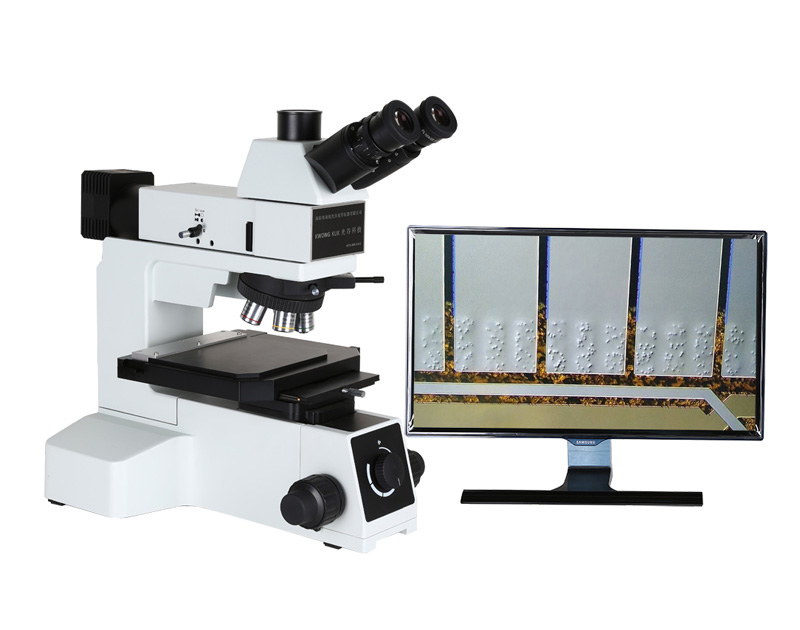

正置金相显微镜 WG-JX5232DIC
主要特点
全新采用半复消技术，集明场、斜照明、偏光等多种观察方式，任何观察下都能呈现清晰锐利的显微图像，可根据实际应用，进行功能选择，是工业检测的有效工具。
产品描述
大行程移动工作平台，长工作距半复消色差物镜，图像锐利清晰，广泛应用于晶圆、FPD等各项工业检测。
1、安全、稳重的机架结构设计
工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震能力与成像稳定性。

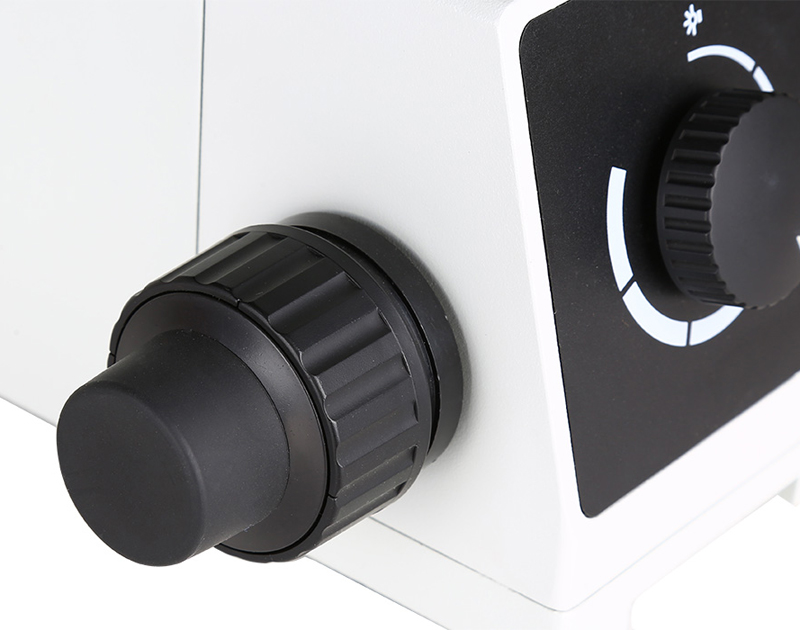

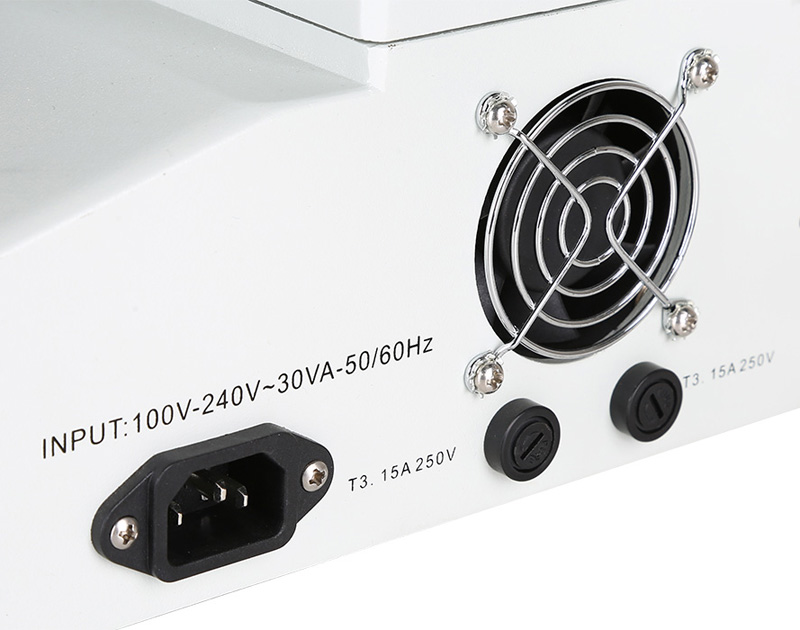

其前置低手位粗微调同轴调焦机构，内置100-240V宽电压变压器，可适应不同地区的电网电压。底座内部设计有风循环散热系统，长时间使用也不会使机架过热。
2、反射照明器
单颗大功率5W白色LED照明，带斜照明机构。切换至斜照明时，可以使物体表面不同材质部分呈现立体图案，增加观察的对比度与视觉效果。

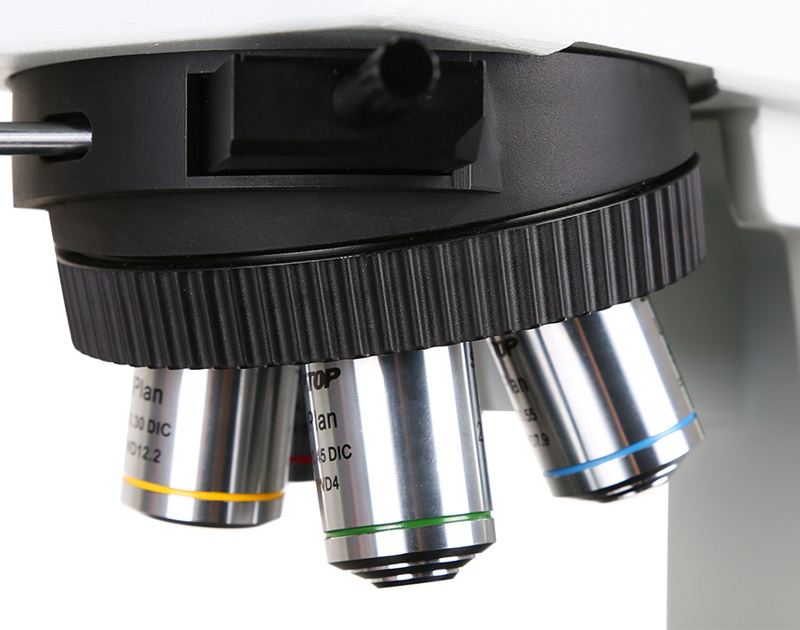

3、高性能物镜转换器
MX4R转换器采用精密轴承设计，转动手感轻巧舒适，重复定位精度高，物镜转换后的同心度也得到较好的控制，根据需求可配置不同孔位的转换器。
技术规格
|
型号 |
WG-JX5232DIC |
|
|
放大倍率 |
50X、100X、200X、500X |
|
|
光学系统 |
无限远色差校正光学系统 |
|
|
目镜 |
高眼点大视野平场目镜PL10X/22mm |
|
|
物镜 |
LMPL无限远长工作距金相物镜（5X-DIC、10X-DIC、20X-DIC、50X） |
|
|

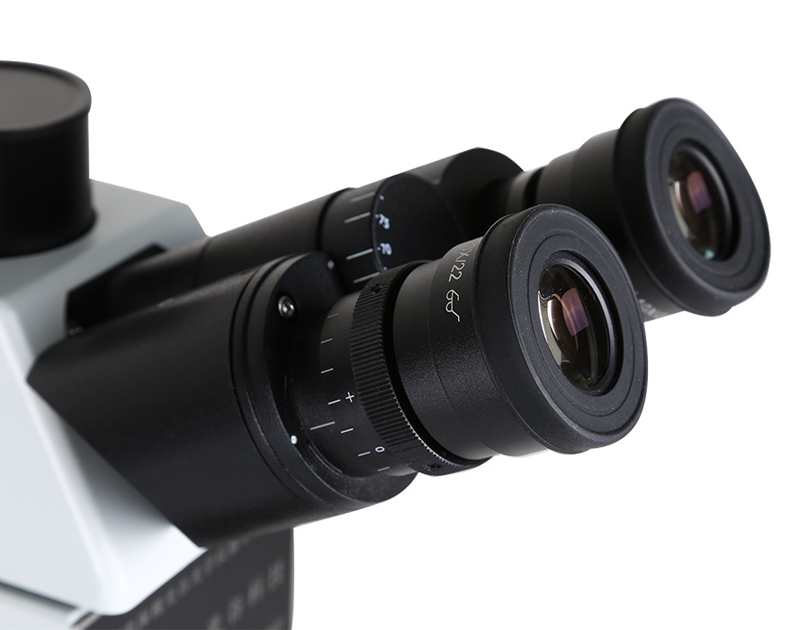

观察筒 |
30° 倾斜, 倒像，无限远铰链式三目观察筒，分光比双目：三目= 50:50或100:0 |
|
|
转换器 |
内倾式五孔转换器，带DIC 插槽 |
|
|
镜体 |
粗微调同轴，粗调行程33mm，微调精度0.001mm， 带粗调机构上限位及松紧调节装置。内置100- 240V 宽电压变压器，单路电源输出 |
粗微调同轴，粗调行程33mm，微调精度0.001mm， 带粗调机构上限位及松紧调节装置。内置100-240V 宽电压变压器，双路电源输出 |
|

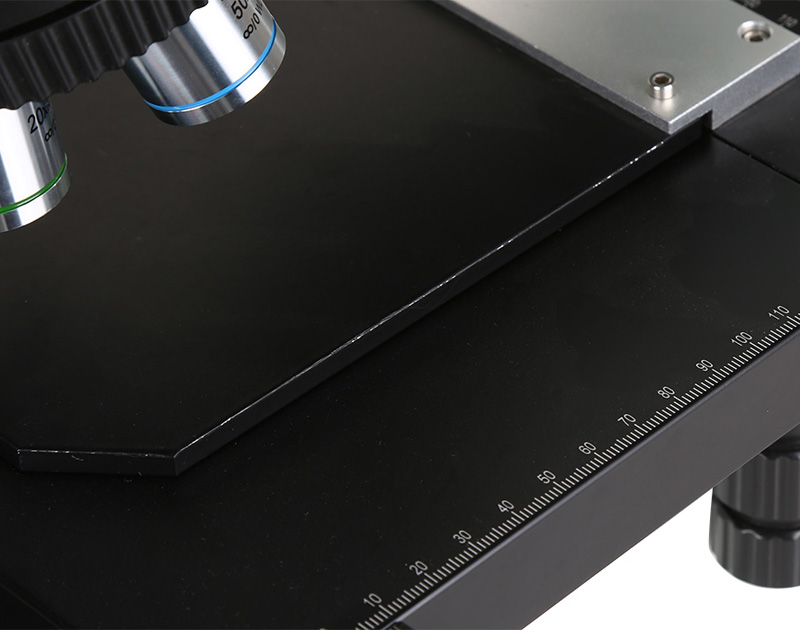

载物台 |
4" 双层机械移动平台，行程105×105mm，带金属平板平台， 右手位X、Y 移动手轮，配平台接口 |
4" 双层机械移动平台，行程105×105mm，带玻璃平台，右手位X、Y 移动手轮，配平台接口 |
|
反射照明系统 |
带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆。单颗大功率5W LED，白色，光强连续可调 |
|
|
透射照明系统 |
/ |
单颗大功率5W LED，白色，光强连续可调。N.A.0.5 聚光镜，带可变孔径光阑 |
|

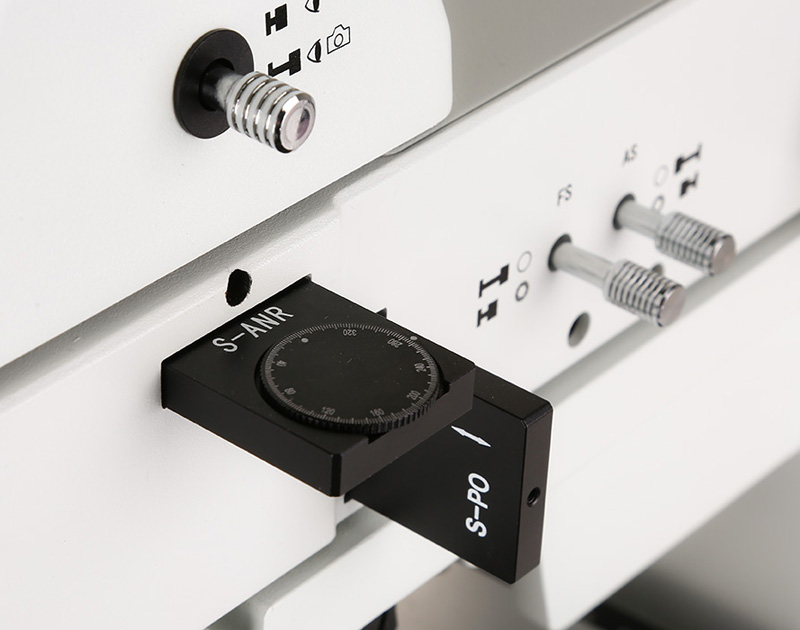

偏光装置 |
起偏镜插板，360°旋转式检偏镜插板 |
|
|
摄像附件 |
0.5X摄像接筒，C 型接口，可调焦 |
|
选配件
|
目镜 |
高眼点大视野平场目镜PL10X/22mm，视度可调，可带测微尺 |
|
|
高眼点大视野平场目镜PL15X/16mm |
||
|
物镜 |
LMPL无限远长工作距金相物镜（100X） |
|
|
观察筒 |
25° 倾斜, 正像，无限远铰链式三目观察筒，分光比双目：三目= 50:50或100:0 |
|
|
载物台 |
6" 三层机械移动平台，行程158×158mm，玻璃工作台，右手位X、Y 移动手轮，带离合器手柄， 可快速移动 |
6" 三层机械移动平台，反射行程158×158mm，透射行程：100×100mm，玻璃工作台，右手位X、Y 移动手轮，带离合器手柄，可快速移动 |
|
摄像接口 |
0.35X、0.65X、1X摄像接筒，C 型接口，可调焦 |
|
|
滤色片 |
反射用干涉滤色片 |
|
|
其他 |
DIC微分干涉组件 |
|
